过孔和焊盘的区别

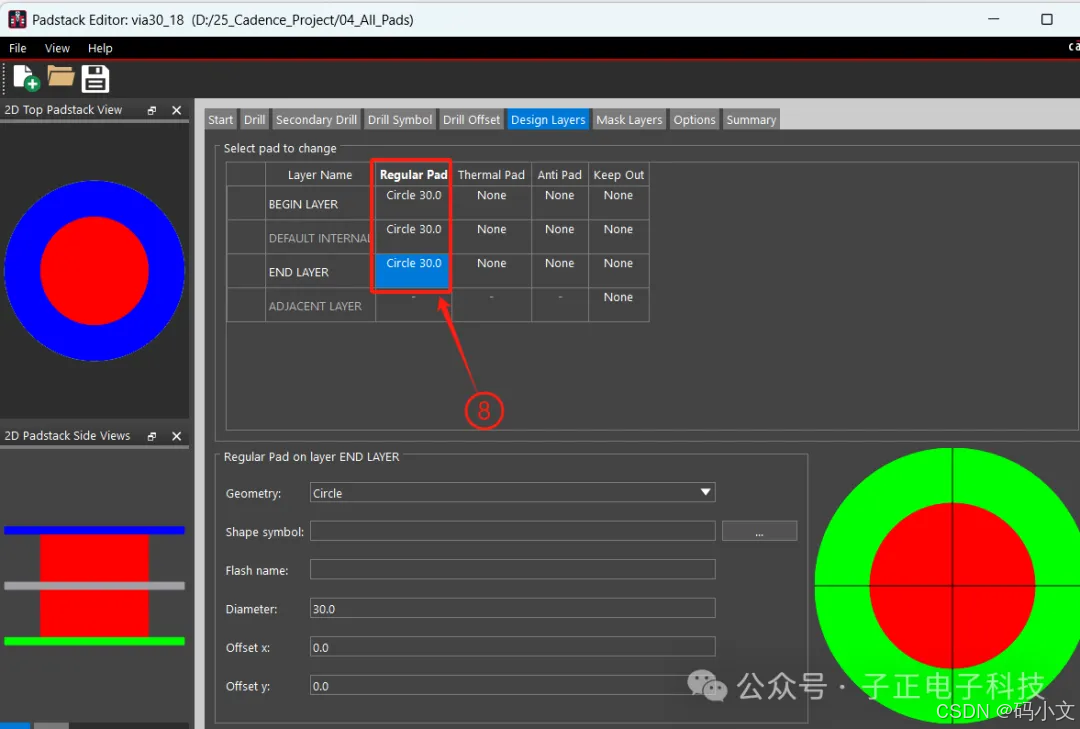

焊盘是焊接元件脚的过孔和焊盘的区别，过孔是连接导线用的不会焊元件脚钻孔就以一个洞，比如打螺丝用等过孔和焊盘的区别；方法一看孔的原色，如图方法二双击过孔或焊盘，看属性，如图。
在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔区别于焊盘，边上没有助焊层通孔就是通过线路板的孔没有连接线路；作出板子来看相同规格的焊盘和过孔，物理上没有任何区别，但是在pcb设计过程中还是有很多细小的区别的可以放置一个焊盘和一个过孔，然后分别打开过孔和焊盘的区别他们的属性设置，你就会发现过孔和焊盘的区别他们有很多不一样的地方，比如过孔只能是圆的，焊盘可以是方的，过孔可以设为从xx层到xx层，而焊盘不能，等等归根到底，他们的；焊盘是没有过孔作用的，因为在画pcb时，放置的焊盘只能放置在线路板一侧，且不能与其它层导通焊盘是只位于单层的部分或区域导电铜箔，而过孔是将两层或多层线路板导通并将其间用导电材料连接好，是具有电气连接的通孔与过孔类似，不过通孔是贯通整块线路板的孔，其中可以进行电镀进而产生不同层间的；个人的理解注意，只是个人过孔，是在双面板或者其他多层板的孔，改孔是要沉铜的，就是孔的一端跟另一端是连接的有个孔，但是导通的一般用来作不同层的连接，比如顶层和底层的导线的连接钻孔是纯粹的孔，一般用来固定元件或者电路板的焊盘是用来焊接元件的，单面的你可以去找本protel基础。
了解电路板的组成及分类，多学习和了解，查找资料组成电路板主要由焊盘过孔安装孔导线元器件接插件 填充电气边界等组成，各组成部分的主要功能如下焊盘用于焊接元器件引脚的金属孔过孔有金属过孔 和 非金属过孔，其中金属过孔用于连接各层之间元器件引脚安装孔用于固定电路板；过孔是导线要经过的的孔接到pcb另一面的意思，焊盘是零件焊接点的位置叫焊盘。
